▼同径ホースコネクター

ホース接続部のサイズが全て同じタイプ

形状 適合ホース内径(mm)

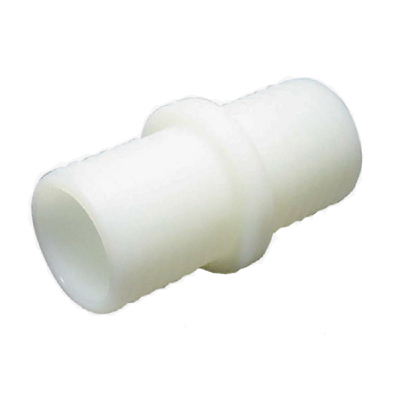

ストレート
 6.5 9.5 12.5 16 19 25 32 38

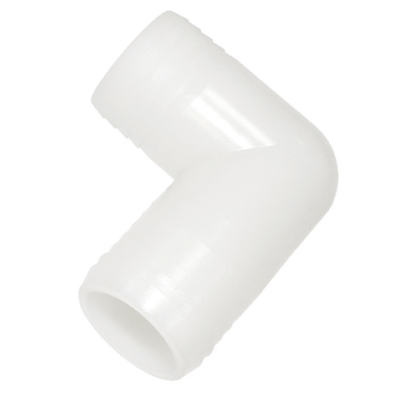

L型
 6.5 9.5 12.5 16 19 25 28 32 38

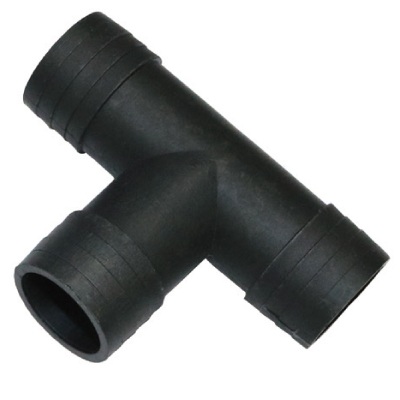

T型
 6.5 9.5 12.5 16 19 25 28 32 38

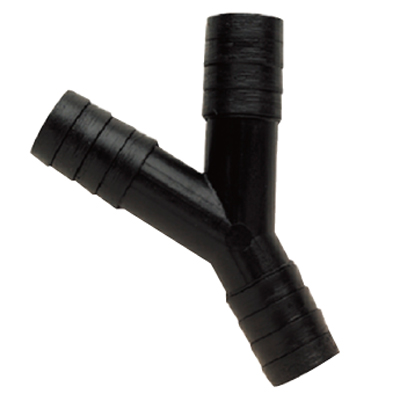

Y型
 19 28 38

※T型は白に変更になる場合がございます。
プラスチック製

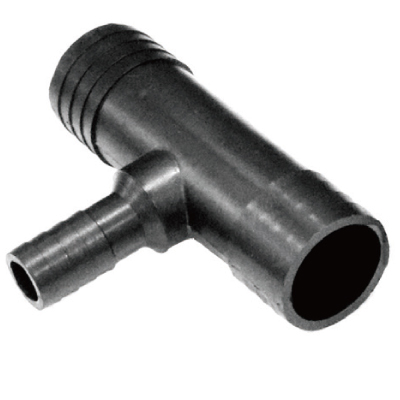

▼異径ホースコネクター

内径の異なるホースを連結可能なタイプ

形状 適合ホース内径(mm)
T型
 28-19-28 38-19-38 38-28-38

プラスチック製

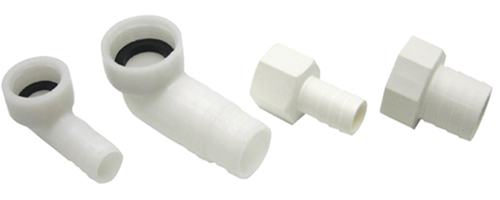

▼ネジタイプのホースコネクター



適合ホース内径 形状 ネジタイプ ネジサイズ
19mm ストレート メスネジ 3/4"-14NPSM
L型 メスネジ 3/4"-14NPSM
オスネジ 3/4"-14BSP
T型 オスネジ 3/4"-14BSP
28mm ストレート メスネジ 1-3/8"-12UNF
28/32(mm) L型 メスネジ 1-3/8"-12UNF
38mm L型 オスネジ 1-1/2"-11BSP
T型 オスネジ 1-1/2"-11BSP

プラスチック製

▼ ホースはこちら

（ホース内径サイズ）
・16mm(5/8")
・19mm(3/4")
・25mm(1")
・28mm(1-1/8")
・38mm(1-1/2")

▼ ホースクランプはこちら


▼ミリ/インチ サイズ換算表

ミリ 6.5 9.5 12 16 19 25 28 32 38 51
インチ 1/4 3/8 1/2 5/8 3/4 1 1-1/8 1-1/4 1-1/2 2

※ミリサイズは0.5mmごとの概算値です。
